雙屏蔽拖鏈電纜

文章出處:www.caixuezhen.com 作者:玖泰智能科技 時間:2020-05-22 14:38:17 瀏覽量: 返回上一頁
  • 產品名稱:

    雙屏蔽拖鏈電纜

  • 產品類型:電纜資料
  • 產品型號:
  • 發布時間:2020-05-22 14:38:17
雙屏蔽拖鏈電纜技術參數

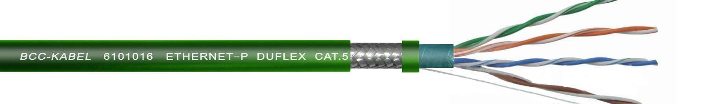

8芯雙屏蔽拖鏈電纜

雙屏蔽拖鏈電纜,即帶有兩層屏蔽的拖鏈電纜,用于有電磁干擾環境下,抵御外來電磁干擾以及防止系統本身向外輻射電磁干擾。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽電纜的原理

在有電磁干擾環境下系統的傳輸性能,抗干擾性應包括兩個方面。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

  • 1、即抵御外來電磁干擾的能力以及防止系統本身向外輻射電磁干擾的能力。理論上講,在線纜和連接件外表包上一層金屬材料屏蔽層。
  • 2、可以有效地濾除不必要的電磁波(這也是目前絕大多數屏蔽系統采用的方法)。
  • 3、單單有了一層金屬屏蔽層是不夠的,更重要的是必須將屏蔽層完全良好地接地,這樣才能把干擾電流有效地導入大地。

屏蔽結構

電線電纜常用的屏蔽結構有:鋁箔屏蔽,編織屏蔽、纏繞屏蔽、銅帶屏蔽和半導體塑料屏蔽。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽材料

電線電纜常用屏蔽材料分金屬材料和非金屬材料,金屬材料有:銅絲(鍍錫銅絲)、鋁合金絲、銅包鋁、銅帶(銅塑帶)、鋁帶(鋁塑帶)、鋼帶等;非金屬材料:半導電帶、半導電屏蔽料。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽拖鏈電纜中雙絞屏蔽拖鏈電纜較為典型,以拖鏈專用工業以太網電纜為例進行分析。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

雙屏蔽拖鏈電纜特性

  • 雙絞,又叫對絞,就是把多芯電纜的芯線分成若干對,單獨按一定節距進行絞合成對。雙絞應用了差分信號技術原理,雙絞的2根芯線,在工作時,會產生幅度相等,相位相反的信號,稱為差模信號。二個信號互為抵消,就能起到消除干擾的功效,對絞結構可有效防止相鄰線對間的串音,從而提高數據傳輸的可靠性。
  • 在抵消內部干擾的同時,還需要對抗外部干擾源,往往會使用鋁箔包覆或銅絲編織網作為內部屏蔽,以及銅絲編織網作為外部屏蔽。銅網編織屏蔽也可有效防止來自內部和外部的干擾。
  • 雙絞結構、分屏蔽與總屏蔽的并用,使數據傳輸更加安全可靠。
  • 屏蔽拖鏈電纜與標準電纜拖鏈組合使用時表現更佳。
  • 拖鏈網線ZUI小彎曲半徑為電纜外徑的5~7.5倍。
  • 特殊的電纜結構,使拖鏈網線具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油,用于連續往復運動下的移動使用。
  • 拖鏈網線結構柔軟,敷設方便,工業環境下電氣性能穩定,抗老化性能突出,使用壽命長。

雙屏蔽拖鏈電纜應用領域

廣泛應用于數控機床,立車,玻璃機械,木工機械,機器人機械手,切割機,雕刻機,門窗機械等多種自動化機械設備,現代化機械標準部件的拖鏈中及物流系統、操作系統、機械自動化系統等。MJg拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

雙屏蔽拖鏈電纜組成結構

  • 導體:精細無氧裸銅絲,符合GB/T3956(VDE0295/IEC60228) Class6標準
  • 絕緣:高強度進口PE材料,顏色區分(可以根據客戶要求來定制生產)
  • 內護套:高強度特種復合護套專用材料(不同型號有所差別)
  • 屏蔽:芯線絞合成對,每對電纜鋁箔包覆,防氧化鍍錫銅網編織總屏蔽,編織密度≥85%以上(不同型號有所差別)
  • 外護套:高強度進口PUR材料
  • 護套顏色:灰色(默認),黑色,綠色(可根據客戶要求定制其他顏色)
