如何計算電線電纜的平方（截面積）

電線電纜的平方指的是電線電纜導體的截面積，單位為平方毫米（㎜²）。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

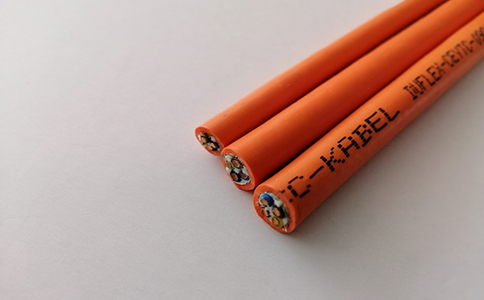

若想一眼看出電線電纜是幾平方，則需要通過被標注在電纜的外護套上的電纜規格。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電線電纜的規格，如4*10，表示4芯電纜，單芯截面積為10平方毫米，需要注意10代表的是電纜單芯截面積而不是外徑。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

不看標簽不靠測量，全憑經驗，一眼就能看出的，只有專業人士和經常布線的電工師傅能夠做到了。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

用卡尺測量銅的直徑是ZUI準確的方法，直徑的單位為毫米，截面積的單位為平方毫米。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

一、單股線判斷方法：tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

1、剝去絕緣層，用游標卡尺測量測量金屬線直徑（用D表示）。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

2、計算金屬線橫截面，公式為：S=3.14*（D/2）*（D/2），即圓的面積公式。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

3、根據計算結果判斷電線規格，常用電線規格有0.75/1.0/1.5/2.5/4/6/10/16/25/35，單位為平方毫米。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

二、多股線判斷方法：tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

多股線需要按照單股線判斷方法計算出單股的橫截面積，然后乘以總股數（用N表示）即可。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電線電纜的導體為單股絞合結構，其截面積公式為S=3.14*（D/2）*（D/2）。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電線電纜的導體為多股絞合結構，其截面積公式為S=N*3.14*（D/2）*（D/2）。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的導體采用多股絞合結構，因此，拖鏈電纜的截面積公式為S=N*3.14*（D/2）*（D/2）。tSB拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  辨別拖鏈電纜與普通電纜較簡單的方法是看銅絲的線徑？

  答

  看銅絲的線徑的確是分辨拖鏈電纜與普通電纜的一個簡單方法。普通電纜一般用于固定安裝，拖鏈電纜是可移動使用的運動電纜，需要一定的靈活性，相比之下，同規格拖鏈電纜的導體銅絲的外徑要細些。
