電纜卷筒的工作原理

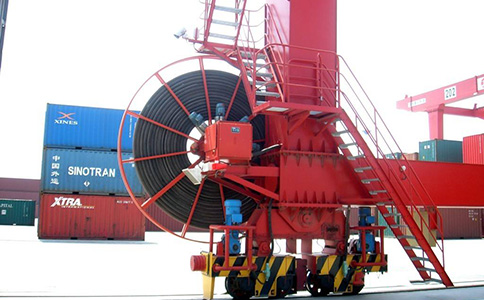

電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置,卷繞在該卷筒上的電纜一般被稱之為卷筒電纜 。電纜卷筒要保證卷繞電纜的速度與設備移動速度的同步,同時還要保證卷繞過程中電纜不受損傷,到達長期穩定使用的目的。
電纜卷筒廣泛應用于港口門座起重機、集裝箱起重機、裝船機、塔式起重機等類似工況的重型機械設備。
電纜卷筒的工作原理
電纜卷筒上的動力部分和調速部分是由電機來承擔的,這種電機具有獨特的電氣和機械特性。電機調速范圍寬,具有較軟的機械特性,當負載變化時電機的工作轉速也相應變化,即負載增加轉速下降,負載下降轉速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行,所以可以保證電纜在卷盤的相應半徑上獲得適當的卷繞速度和拉力。
- 1、卷取電纜 電機輸出力矩為動力,通過減速部分帶動卷盤收取電纜。
- 2、釋放電纜 電機輸出力矩為阻礙力, 防止電纜快速拉開卷盤,保證了放纜的同步性。
- 3、停機時 長期堵轉電機帶有盤式常閉制動器,可以保證電機斷電時,電纜不會因重力作用從卷盤上滑落。
-
問
電纜里增加棉線可加強高柔線的耐彎折性?
答不少廠商為了凸顯耐彎折性,稱在電線里增加棉線,導線與棉線本身硬度和耐磨度不一樣,加上電線彎折從外觀是看不出來的,加上棉線后,手感電線沒折斷,是因為里面的棉線沒斷。內部的導線斷掉后,電線便不再導電。棉線不過是填充導線之間空間空隙的,提高電纜的抗拉能力,并不是耐折。
